主要的技术参数

注：1.卷取速度由客户提供，作为设计的依据。

2.参考卷取力矩来选定主机型号。

3.使用条件，技术条件和工作原理，（请扫码进入微信公众平台查阅）。

4.安装使用方法及保养维护（请扫码进入微信公众平台查阅）。

5.手机看片网址接线示意图，电气原理图（（请进入微信公众平台查阅）

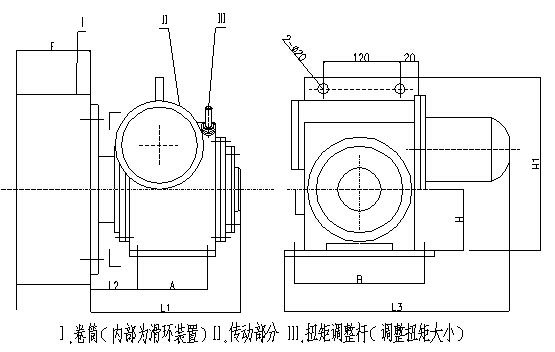

图一   X30型外形及安装尺寸图

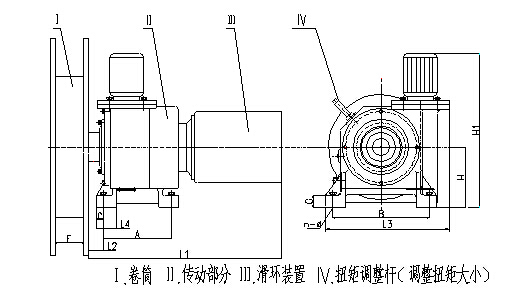

图二 X90、X180、X350、X460、X700、X900、

外形及安装尺寸

表二、X系列式电动手机看片网址外形及安装尺寸

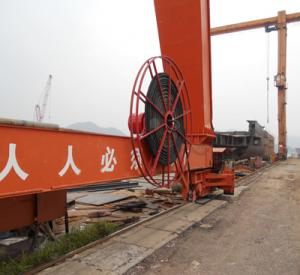

恒张力手机看片网址II型使用现场9

产品的结构，特点，典型应用及注意事项：

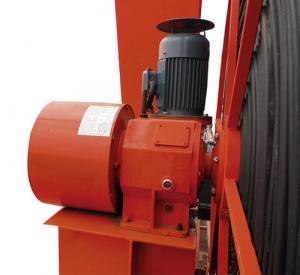

1. 产品的结构：以Y系列电机为动力，独特的液压扭矩装置为传动的一体机。

2. ※ 自身优点：独特的液压扭矩装置,对电缆以恒力矩柔性卷取，不拉伤拉断电缆；独特的力矩调节装置，可根据现场不同的情况进行力矩调节，力矩调节范围大；同步性好，能自动跟踪移动设备；自制动能力强，电缆不会滑落；供电连续平稳，安全可靠；结构紧凑，机器安装维护简便，使用寿命长。

3. 配套设备：广泛适用于港口门座起重机，集装箱桥吊，轮胎吊，龙门吊，塔吊,,电动平车等移动机械设备。

4. 工作方式：随设备移动

5. 行程长度：小于等于200米，运行根据现场情况选择不同的机型。

6. 适用电缆：2.5-70mm2.的电缆线（根据电缆线选用机型）

7. 注意事项：一定要严格按照线路图接线，调试时要采用瞬间通电断电的方式进行，严禁调试时电机长时间运转，以免电机反方向运转产生故障，设备安装时要严格按照安装手册进行安装，（安装使用手册请扫码进入微信公众平台查阅），要定期进行维护保养（保养事项请扫码进入微信公众平台查阅）。
